Protección de motores – Serie PKZM0

La serie PKZM0 de Eaton ofrece un sistema modular integral, diseñado para una amplia gama de aplicaciones de hasta 25 A. Su diseño flexible permite cubrir distintas funciones en un solo dispositivo:

• Disyuntor de uso general
• Protección específica para motores (MPCB)
• Arranque de motores sin necesidad de fusibles
• Interruptor de seccionamiento para cuadros de control
• Arranque completo apto para envolventes de tipo 4

Su arquitectura modular y sus conexiones rápidas entre componentes permiten optimizar el espacio en el cuadro y reducir significativamente los tiempos de montaje y cableado.

Características técnicas destacadas

• Rango de ajuste de protección contra sobrecarga: 0,6 – 1 × Iu
• Sensibilidad a fallos de fase
• Protección contra cortocircuitos con disparo fijo en 14 × Iu
• Coordinación de tipo 1 para aplicaciones estándar y de tipo 2 para entornos críticos o con elevado coste de parada
• Compensación térmica para temperaturas ambiente de -5 °C a +40 °C

Homologaciones y normas

• Certificaciones: UL, CSA, LRS, GL
• Normas aplicables: IEC/EN 60947-1, -2, -3, -4, 204-1 (según corresponda)

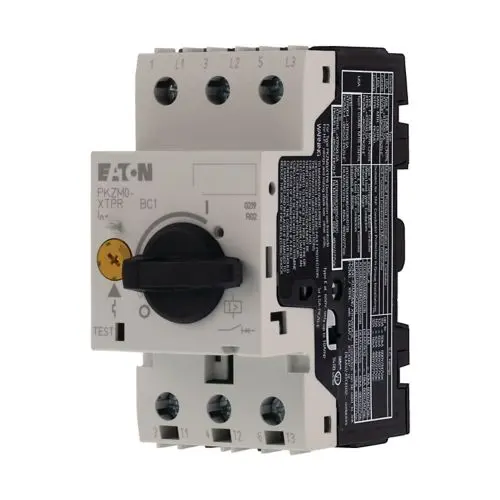

Modelo específico: Eaton PKZM0-16

Este disyuntor de protección para motores de 3 polos, con terminales de tornillo, está diseñado para garantizar la desconexión segura en caso de cortocircuito o sobrecarga, evitando fallos costosos y tiempos de inactividad prolongados.

Su construcción robusta le permite resistir golpes, vibraciones y ambientes agresivos o húmedos. Además, su mando giratorio ofrece un manejo manual sencillo y confiable. Está homologado para su uso en atmósferas potencialmente explosivas, como instalaciones mineras o plantas de procesamiento de gas.

Ventajas principales

• Montaje rápido sobre carril DIN
• Vida útil de hasta 100.000 maniobras mecánicas y eléctricas, garantizando durabilidad en aplicaciones intensivas
• Amplio rango de temperatura de funcionamiento: -25 °C a +55 °C
• Terminales roscados que requieren bajo mantenimiento, reduciendo la necesidad de reajustes
• Carcasa con grado de protección IP20, segura frente al contacto con dedos u objetos superiores a 12 mm

Protección contra sobrecargas

Este dispositivo no solo actúa frente a cortocircuitos, sino que también protege el motor contra sobrecargas, lo que lo convierte en una solución versátil y completa para la protección de equipos eléctricos.

Nota: Eaton es la marca actual del fabricante, anteriormente conocido como Moeller.
